Kratší doba měření. Lepší optické rozlišení. Více snímků za sekundu.

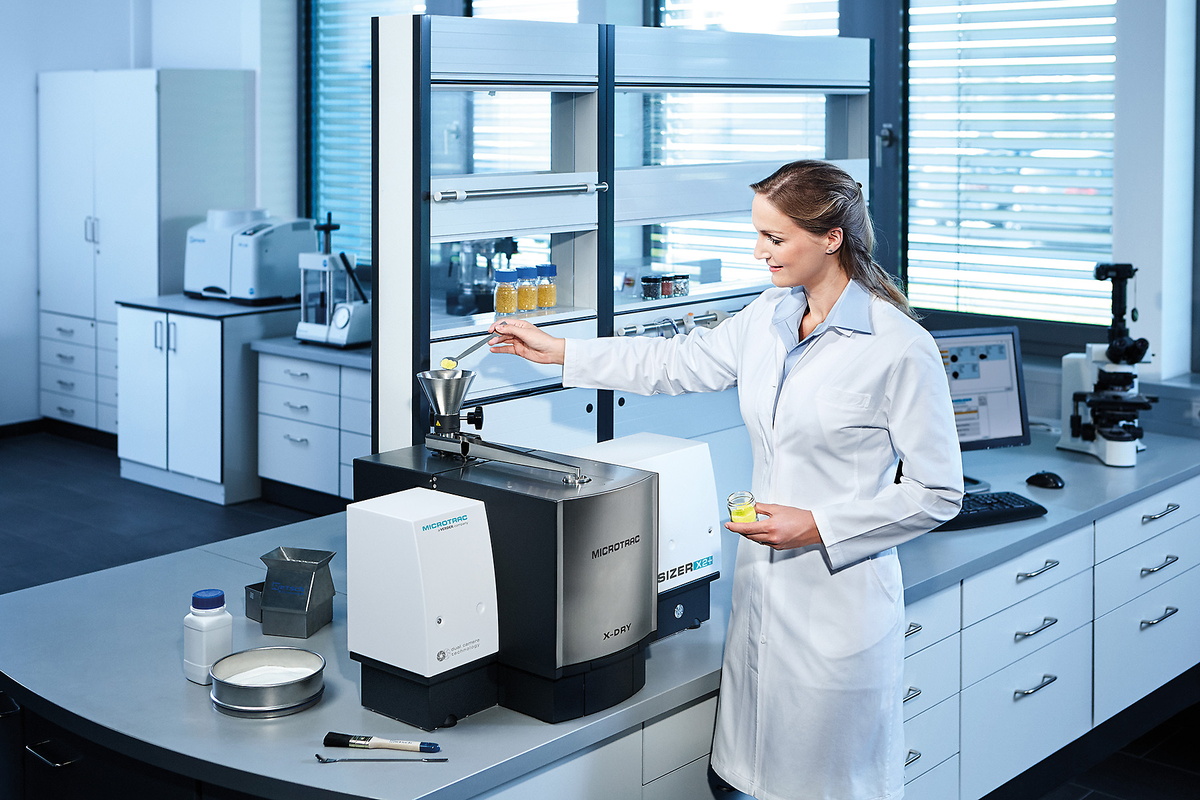

CAMSIZER X2+ je výkonný, extrémně všestranný analyzátor částic se širokým rozsahem měření, který kombinuje nejmodernější kamerovou technologii s flexibilní nabídkou možností disperze částic. Na základě principu dynamické analýzy obrazu (ISO 13322-2) poskytuje CAMSIZER X2+ přesné informace o velikosti a tvaru částic prášků, granulí a suspenzí v rozsahu měření od 1 μm do 8 mm.
CAMSIZER X2+ vytváří tok částic, který je analyzován optickým systémem s vysokým rozlišením, což jsou ultrajasné LED stroboskopické světelné zdroje a dvě digitální kamery s vysokým rozlišením, které dosahují snímkové frekvence více než 420 snímků za sekundu. Tyto snímky jsou v reálném čase vyhodnocovány výkonným softwarem. CAMSIZER X2+ tedy zachycuje snímky stovek tisíc až několika milionů částic s nejvyšší přesností v časovém rozmezí 1 až 3 minuty.
CAMSIZER X2+ poskytuje široký výběr informací o částicích, což umožňuje komplexní a spolehlivou charakterizaci materiálu vzorku. Je vhodný pro použití ve výzkumu a vývoji i pro rutinní úkoly při kontrole kvality.
Produktové video
"Tento přístroj již nějakou dobu používáme pro analýzu velikosti částic našich malých molekul API. Výkon, přesnost a reprodukovatelnost jsou vynikající. Úžasná je jeho schopnost pracovat s velmi malými vzorky. S přístrojem jsme velmi spokojeni. "
Siddharth Shah
API Holdings
"Produkt se velmi snadno používá; z tohoto systému získáváme mnohem více informací než z našeho předchozího analyzátoru. Zaměstnanci pilně pracují na vývoji a plnění našich interních potřeb a jsou více než ochotni poskytnout nám vzdělání a zázemí potřebné k tomu, abychom získali co nejvíce peněz! S tímto přístrojem jsme velmi spokojeni. "
Barbara Bachman
3M Brownwood
"Pravidelně se používá k charakterizaci a monitorování prášku během recyklace v LPBF. Snadné použití a nízké množství vzorku umožňuje zjistit výsledky PSD a morfologie během několika minut pro zajištění kvality. "
Syed Islam
AMRC - University of Sheffield
Unikátní technologie dvojí kamery Microtrac je mezníkem ve vývoji dynamické analýzy obrazu. Díky současnému použití dvou kamer s různým zvětšením lze dosáhnout extrémně širokých dynamických rozsahů měření. Toho je dosaženo bez nastavení nebo modifikace hardwaru a bez kompromisů v přesnosti. Každá kamera se specializuje na jeden rozsah měření.
ZOOM kamera analyzuje jemné částice s nejvyšší přesností, zatímco BASIC kamera detekuje větší částice s vynikající statistikou. Speciální algoritmus kombinuje informace poskytované oběma kamerami a poskytuje přesnou distribuci velikosti v možném rozsahu už více než tří desetiletí!
Toto uspořádání řeší významnou nevýhodu mnoha systémů analýzy obrazu, které používají pouze jednu kameru, např. mikroskopy. Takové přístroje buď nemohou správně zaznamenat jemné částice v širokoúhlé distribuci, nebo velké částice nejsou zachyceny kvůli malému zornému poli.
Během měření pracují dvě kamery současně: kamera BASIC (modrá) analyzuje větší částice, kamera ZOOM (červená) zachycuje malé částice. Tento postup zajišťuje optimální podmínky měření pro všechny velikosti částic v distribuci.
Správná příprava vzorku a disperze částic před tím, než projdou měřícím polem, jsou stejně důležité jako vlastní analýza. Zejména u jemných prášků, které mají sklon k aglomeraci, je pro spolehlivost výsledků měření zásadní dostatečná disperze částic. Různé způsoby dávkování vzorků proto pomáhají dosáhnout oddělení aglomerátů, aniž by došlo ke zničení jednotlivých částic. Náš modulární systém X-Change splňuje tento požadavek dokonalým způsobem.
Modulární systém „X-Change“ pro CAMSIZER X2+ nabízí tři alternativní možnosti rozptylu, které umožňují výběr optimální metody pro každý typ vzorku. Uživatel si může vybrat mezi mokrou disperzí s X-Flow nebo suchým měřením buď ve volném pádu s X-Fall nebo v proudu vzduchu s X-Jet. Moduly a kazety se rychle a snadno vyměňují, díky čemuž je práce s CAMSIZER X2+ pohodlná a bezpečná.
Modul X-Jet rozptyluje vzorek pomocí Venturiho trysky a je vhodný pro efektivní analýzu prášků. Vlastní měření částic probíhá v proudu vzduchu. Disperzní tlak lze nastavit mezi 0 kPa a 460 kPa. To zajišťuje optimální podmínky analýzy pro všechny typy vzorků.
CAMSIZER X2+ také nabízí možnost analyzovat částice v kapalinách pomocí modulu X-Flow. Suspenze proudí v uzavřeném kruhu skleněnou buňkou, kde kamery zaznamenávají obrazy částic. Integrovaná ultrazvuková jednotka dále napomáhá procesu disperze.
Modul X-Fall se používá k nedestruktivnímu měření citlivých vzorků při volném pádu, aby se minimalizovalo poškození částic. Po analýze lze vzorek znovu použít.
Mnoho materiálů má tendenci aglomerovat v důsledku povrchových sil. Modul X-Jet účinně rozptyluje částice v proudu vzduchu při průchodu Venturiho tryskou. Disperzní tlak lze nastavit podle potřeby pro jednotlivé částice. Například u citlivých granulí zajišťuje nedestruktivní měření snížený tlak. Po průchodu polem měření je vzorek automaticky odstraněn z analyzátoru vysavačem.
Mokrý modul X-Flow analyzuje suspenze v rozsahu velikostí od 0,8 μm do 1 mm. Vzorek se pohybuje v uzavřeném kruhu z disperzní lázně do průtokové cely, kde kamerový systém zachycuje snímky částic. X-Flow je dodáván s ultrazvukovou lázní a silným odstředivým čerpadlem, které zajišťuje efektivní rozptyl. Vhodnými disperzními médii jsou voda, alkohol a také nepolární organická rozpouštědla.
Tekuté, neaglomerované vzorky lze analyzovat pomocí modulu X-Fall. Měření je nedestruktivní, protože částice přímo padají ze skluzu přes zorné pole. X-Fall je vhodný pro velikosti částic do 8 mm; citlivost detekce nadměrně velkých zrn je extrémně vysoká. S modulem X-Fall se vzorek na rozdíl od disperze tlakem vzduchu nezmění.
Vlastnosti sypkého materiálu, jako je hustota, tekutost, stlačitelnost, dopravní vlastnosti a stav povrchu, jsou ovlivněny tvarem částic. Díky tomu jsou tyto parametry rozhodujícím indikátorem procesu a kvality v mnoha aplikačních oblastech.
Příklady:
Pro kvantifikaci tvaru jsou k dispozici různé parametry. Patří mezi ně poměr šířka/délka (poměr stran), kruhovitost (počítáno z poměru plochy k obvodu), symetrie, konvexita a kompaktnost. Kulatost se počítá ze zakřivení rohů částic.
„Velikost“ je jednoznačně definována pouze pro sférické částice: průměr je stejný ve všech směrech a orientacích. U nesférických částic se však rozměry mohou silně lišit v závislosti na orientaci a směru měření. Například tradiční sítová analýza rozděluje částice na sítu s drátěným pletivem s různými velikostmi otvorů na frakce.
Nejmenší možný otvor v sítu, kterým může částice projít, je definován nejmenší projekční plochou částice. Sítová analýza proto měří částice v preferenční orientaci a poskytuje informace, které jsou většinou založeny na šířce částice. Analýza velikosti částic pomocí laserové difrakce spojuje všechna měřená data s průměrem modelu sférických částic. Pouze analýza obrazu nabízí různé definice velikostí, které lze zjistit současně. Díky tomu jsou výsledky srovnatelné s výsledky získanými jinými technikami.
Vynikající silou DIA je možnost měřit šířku a délku částice a na základě těchto parametrů zajistit distribuci velikosti. Šířku částic (červená křivka) lze snadno porovnat s výsledky sítové analýzy.
Microtrac nabízí řadu násypek a žlábků pro speciální aplikace. Disperzní trysky a kyvety jsou k dispozici v různých velikostech clony, aby byly zajištěny optimální podmínky pro každé měření. Kalibrace CAMSIZER X2+ trvá pouze jednu minutu a lze ji provést pomocí vysoce přesného kalibračního objektu.
Pro dosažení optimálních podmínek přísunu vzorku, dokonce i těch adhezních, nabízíme různé žlábky z nerezové oceli nebo hliníkové s tvrzeným povrchem.
Násypky mohou být vyrobeny z hliníku nebo nerezové oceli a pojmou až 0,6 l vzorku. Násypka je výškově nastavitelná, což podporuje rovnoměrné proudění vzorku.
Pro modul X-Jet jsou k dispozici sady trysek s různými velikostmi otvorů. Standardní otvor je 14 mm x 4 mm, který je vhodná pro většinu analyzovaných vzorků. U velmi velkých nebo velmi malých částic mohou být výhodné další velikosti trysek.
Použitím vysoce přesného kalibračního objektu, který byl vyroben litografií a simuluje různé velikosti částic, lze CAMSIZER zkalibrovat během několika sekund. To znamená, že jsou splněny požadavky na moderní ověřovací testování.
Ochranný kryt zabraňuje uvolňování prachu do prostředí během měření. Může se propláchnout inertním plynem pro vzorky, které by neměly být příliš dlouho vystaveny okolnímu vzduchu. Navíc kryt snižuje hladinu hluku o více než 5 dB.
Pro modul X-Flow jsou k dispozici jsou tři kyvety z křemenného skla vysoké kvality. Kyvety mají různé šířky mezer: 4 mm (standardní), 2 mm nebo 1 mm.
U modulu X-Fall je standardní otvor šachty 7 mm x 14 mm, pro větší částice je k dispozici šachta s otvorem 14 mm x 14 mm.
Díky jedinečnému principu dvou kamer lze analyzovat všechny rozsahy měření v jednom měřicím cyklu bez jakýchkoli hardwarových úprav.
Specifikace rozsahu měření pro průměr kompaktních částic:
Všechny parametry na první pohled: Dynamická digitální analýza obrazu poskytuje velké množství informací o materiálu vzorku. Výkonný software DIMENSIONS zaznamenává desítky parametrů pro každou jednotlivou částici a prezentuje výsledky v jasné zprávě o měření vyhovující standardům, kterou lze přizpůsobit individuálním potřebám.
Mnoho vlastností sypkých materiálů, jako je tekutost, rozpustnost, účinnost filtrace, reaktivita, abrazivita a chuť, je významně ovlivněno velikostí částic. Stanovení velikosti částic se proto běžně používá jako součást kontroly kvality v mnoha různých průmyslových odvětvích.
kovový prášek
chemikálie
káva
Chcete-li najít nejlepší řešení pro vaše potřeby charakterizace částic, navštivte naši aplikační databázi
| Princip měření | Dynamická analýza obrazu (ISO 13322-2) |
| Měřící rozsah | 1 µm to 8 mm 10 µm to 8 mm (gravity dispersion) 1 µm to 5 mm (air pressure dispersion) 1 µm to 1 mm (wet dispersion) |
| Typ analýzy | suchá a mokrá analýza |
| Čas měření | ~ 1 to 3 min (depends on desired measuring statistics, including analysis and data processing) |
| Počet kamer | 2 |
| Objem vzorku | < 20 mg - 500 g (v závislosti na typu vzorku a režimu měření) |
| Camera performance | > 420 image/s, each with > 5.0 MPixel |
| Rozsah oblasti analýzy | ~ 35 mm² |
| Digital Resolution | 0.9 µm per pixel |
| Parametry měření | velikost částic (nejmenší průměr, délka, střední průměr atd.) tvar částic (šířka, délka, symetrie, kulovitost, konvexita apod. podle ISO 9276-6) |
| Rozměry (Š x V x H) | ~ 850 x 580 x 570 mm |
| Váha (měřící jednotka) | ~ 50 kg |
| Ovládací jednotka | Quad Core PC incl. Windows 11, monitor, keyboard and mouse, network card, PC interface cards for hardware communication, evaluation software |
CAMSIZER X2+ využívá princip digitálního zpracování obrazu. Unikátní princip je poměrně jednoduchý: Rozptýlené částice prochází přes dva jasné pulzující LED světelné zdroje. Stíny částic jsou zachyceny dvěma digitálními kamerami.
Jedna z kamer je určena pro analýzu malých částic s vysokým rozlišením, druhá kamera pro detekci velkých částic s dobrou statistikou tj. s velkým zorným polem. Každá kamera je osvětlena jedním LED světlem s optimalizovaným jasem, délkou pulzu a zorným polem. Snadno ovladatelný software analyzuje velikost a tvar každé části a nakonec vypočítá relevantní distribuční křivky v reálném čase.
